2 پول ڈی سی منی ایچر سرکٹ بریکر DZ47 C32 500V کا انتخاب کرنے سے پہلے آپ کو کیا چیک کرنا چاہیے؟

1. ڈیوائس اور اس کے کردار کو سمجھنا

ایک DC چھوٹے سرکٹ بریکر کا استعمال ایک ڈائریکٹ کرنٹ سرکٹ کو تبدیل کرنے اور اسے الگ کرنے کے لیے کیا جاتا ہے اور جہاں پروڈکٹ کو ایپلی کیشن کے لیے صحیح طریقے سے ریٹ کیا جاتا ہے، اوورلوڈز اور شارٹ سرکٹ سے تحفظ فراہم کرتا ہے۔ متبادل کرنٹ کے برعکس، براہ راست کرنٹ قدرتی طور پر معمول کے وقفوں سے صفر سے نہیں گزرتا۔ اس لیے ڈی سی فالٹ میں خلل ڈالنے کے لیے متعلقہ DC وولٹیج اور موجودہ حالات کے لیے ڈیزائن اور ریٹیڈ ڈیوائس کی ضرورت ہوتی ہے۔

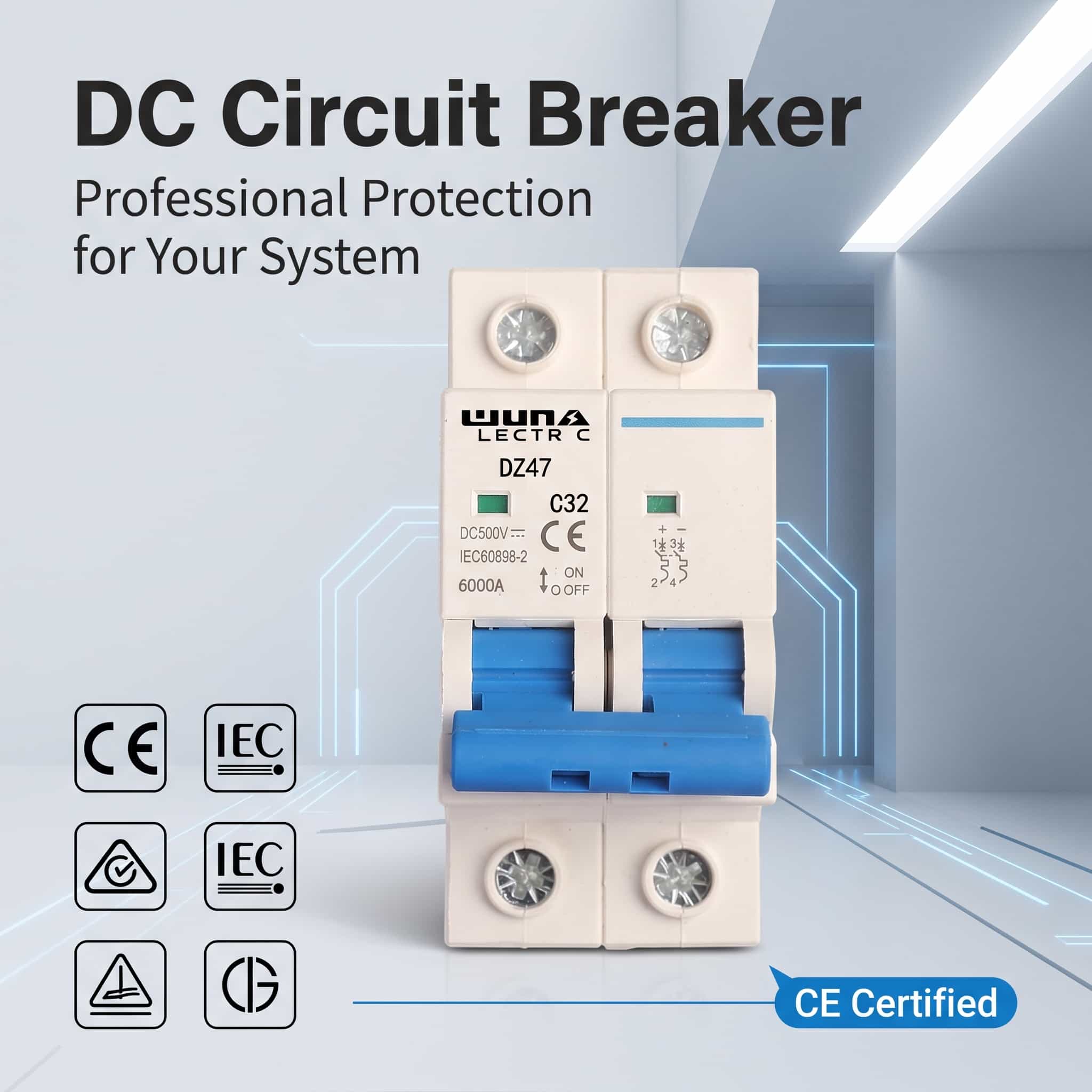

دی 2 قطب DC چھوٹے سرکٹ بریکر DZ47 C32 500Vفوٹوولٹک ڈی سی ڈسٹری بیوشن اور انرجی اسٹوریج ایپلی کیشنز کے لیے درج ہے۔ پروڈکٹ کا صفحہ ایک کمپیکٹ ڈیوائس کی وضاحت کرتا ہے جو سرکٹ سوئچنگ، تنہائی اور تھرمل مقناطیسی تحفظ کو یکجا کرتا ہے۔ یہ افعال مناسب ڈی سی ڈسٹری بیوشن انکلوژر کے اندر حفاظتی آلات کے انتظام کو آسان بنانے میں مدد کر سکتے ہیں۔

تحفظ اور تنہائی مختلف مقاصد کو پورا کرتی ہے۔

اوورلوڈ اور شارٹ سرکٹ پروٹیکشن ڈیوائس کی ریٹیڈ آپریٹنگ حدود کے اندر غیر معمولی موجودہ حالات کا جواب دیتے ہیں۔ الگ تھلگ، اس کے برعکس، معائنہ یا دیکھ بھال کے لیے سرکٹ کو الگ کرنے کا ایک ذریعہ فراہم کرتا ہے۔ بریکر کو اس بات کا ثبوت نہیں سمجھا جانا چاہئے کہ انسٹالیشن کام کرنے کے لئے محفوظ ہے: سسٹم کو بند کیا جانا چاہئے اور قابل اطلاق برقی حفاظتی طریقہ کار کے مطابق اس کی تصدیق ہونی چاہئے۔

2. ضروری الیکٹریکل ریٹنگ چیک کریں۔

الیکٹریکل ریٹنگ کا انفرادی طور پر نہیں بلکہ مل کر جائزہ لینا چاہیے۔ مناسب برائے نام کرنٹ والا آلہ اب بھی غیر موزوں ہو سکتا ہے اگر اس کی DC وولٹیج کی درجہ بندی، فالٹ رکاوٹ کی صلاحیت، یا تنصیب کی شرائط سرکٹ سے مماثل نہ ہوں۔

تکنیکی وضاحتیں ایک نظر میں

3. دو قطبی ترتیب کیوں اہمیت رکھتی ہے۔

دو قطب DC بریکر کو ایک منسلک میکانزم کے ذریعے دو کنڈکٹرز کو سوئچ یا منقطع کرنے کے لیے ڈیزائن کیا گیا ہے۔ ایک مناسب DC سرکٹ میں، یہ مثبت اور منفی موصل کی مربوط تنہائی کی حمایت کر سکتا ہے۔ وائرنگ کے درست انتظام کو مینوفیکچرر کے ٹرمینل مارکنگ اور سرکٹ ڈیزائن کی پیروی کرنی چاہیے۔

وائرنگ سے پہلے تصدیق کرنے کے لیے پوائنٹس

• مثبت اور منفی موصل کی شناخت کریں اور قطبی نشانات کو چیک کریں۔
• ٹرمینل ڈایاگرام اور کسی مخصوص لائن/لوڈ سمت کی پیروی کریں۔
• تصدیق کریں کہ آیا پروڈکٹ مطلوبہ DC وولٹیج کے لیے وائرنگ کے مجوزہ انتظامات کی اجازت دیتا ہے۔
• سرکٹ کرنٹ اور انسٹالیشن ماحول کے لیے موزوں کنڈکٹرز اور ٹرمینل کنکشن استعمال کریں۔
• اس بات کو یقینی بنائیں کہ تنہائی اور تحفظ کے تقاضوں کو پورے نظام میں پورا کیا جاتا ہے، نہ کہ صرف ایک جزو پر۔

صحیح قطب کنفیگریشن خاص طور پر اہم ہے جب سرکٹ ڈیزائن کے لیے دونوں کنڈکٹرز کو منقطع کرنے کی ضرورت ہوتی ہے۔ آلہ کی دو قطبی تعمیر ہی وائرنگ کے درست طریقے کا تعین نہیں کرتی ہے۔ قطبیت، سسٹم گراؤنڈنگ، اور کارخانہ دار کی ہدایات پر بھی غور کیا جانا چاہیے۔

4. ڈیزائن اور تنصیب کی تفصیلات

مکینیکل خصوصیات اس بات پر اثر انداز ہوتی ہیں کہ ڈسٹری بیوشن انکلوژر کے اندر سرکٹ بریکر کی تنصیب، معائنہ اور دیکھ بھال کیسے کی جاتی ہے۔ فراہم کردہ مصنوعات کی معلومات سامنے کی حیثیت کے اشارے، ایک دستی ٹوگل لیور، ایک شعلہ ریٹارڈنٹ ہاؤسنگ، تانبے کے کنڈکٹیو اجزاء، اور DIN ریل کے بڑھتے ہوئے ڈھانچے کی وضاحت کرتی ہے۔

مرئی حیثیت کا اشارہ

سامنے والا اشارے دیکھ بھال کرنے والے اہلکاروں کو دیوار کو ختم کیے بغیر ڈیوائس کی ظاہر شدہ آپریٹنگ حالت کو چیک کرنے میں مدد کر سکتا ہے۔ اشارے کی تشریح مینوفیکچرر کی ہدایات کے مطابق کی جانی چاہیے اور اس بات کی تصدیق کرتے وقت برقی جانچ کی جگہ نہیں لینی چاہیے کہ سرکٹ غیر فعال ہے۔

DIN ریل بڑھتے ہوئے

ریل ماؤنٹنگ مطابقت پذیر ڈسٹری بیوشن بورڈز اور کمبائنر بکس کے اندر منظم اسمبلی کو سپورٹ کرتی ہے۔ تنصیب سے پہلے، ریل کی مطابقت، انکلوژر کلیئرنس، ٹرمینل تک رسائی، کنڈکٹر روٹنگ، اور مطلوبہ سخت ٹارک چیک کریں۔ آلات کی ہدایات اور قابل اطلاق برقی معیارات کے مطابق مناسب وقفہ کاری اور وینٹیلیشن کو برقرار رکھا جانا چاہیے۔

ہاؤسنگ اور conductive اجزاء

پروڈکٹ پیج ہاؤسنگ کے لیے شعلہ retardant انجینئرنگ پلاسٹک اور کرنٹ ٹرانسمیشن کے لیے تانبے کے کنڈکٹیو اجزاء کی نشاندہی کرتا ہے۔ مواد کی تفصیل مفید انتخاب کی تفصیلات ہیں، لیکن مکمل تنصیب کا انحصار اب بھی صحیح کنڈکٹر سائزنگ، محفوظ کنکشن، ماحولیاتی موافقت، اور نظام کے تحفظ کے ڈیزائن کی تعمیل پر ہے۔

5. عام ڈی سی ایپلی کیشنز

DC چھوٹے سرکٹ بریکر کم وولٹیج کے براہ راست موجودہ تقسیم کے انتظامات کی ایک حد میں استعمال ہوتے ہیں۔ مخصوص ڈیوائس کو ہر سرکٹ کی برقی خصوصیات سے مماثل ہونا چاہیے اور اسے صرف درخواست کے نام پر منتخب نہیں کیا جانا چاہیے۔

فوٹو وولٹک تقسیم

مناسب فوٹو وولٹک تنصیبات میں، ڈی سی بریکرز کو تقسیم کے آلات یا کمبائنر بکس میں استعمال کیا جا سکتا ہے جہاں وولٹیج، کرنٹ، فالٹ لیول، اور وائرنگ کا انتظام ڈیوائس کی ریٹنگ میں آتا ہے۔ ڈیزائنرز کو PV سرنی کی برقی خصوصیات اور تنہائی اور اوور کرنٹ تحفظ کے لیے کسی بھی قابل اطلاق تقاضوں کا حساب دینا چاہیے۔

توانائی ذخیرہ کرنے کا سامان

انرجی سٹوریج سسٹم میں بیٹری سرکٹس، ڈی سی ڈسٹری بیوشن سیکشنز اور پاور کنورژن آلات کے کنکشن شامل ہو سکتے ہیں۔ ان سرکٹس میں مختلف ممکنہ فالٹ کرنٹ اور آپریٹنگ حالات ہوسکتے ہیں۔ بریکر صرف اس جگہ لگایا جانا چاہیے جہاں اس کی ڈی سی ریٹنگز اور تحفظ کی خصوصیات مخصوص سرکٹ کے لیے موزوں ہوں۔

دیگر ڈی سی ڈسٹری بیوشن سسٹم

کچھ کم وولٹیج ڈی سی کنٹرول اور ڈسٹری بیوشن سرکٹس چھوٹے سرکٹ بریکر بھی استعمال کرتے ہیں۔ تنصیب سے پہلے، برائے نام اور زیادہ سے زیادہ وولٹیج، نارمل لوڈ کرنٹ، کنڈکٹر کی گنجائش، فالٹ کرنٹ، محیطی حالات، اور اپ اسٹریم یا ڈاؤن اسٹریم حفاظتی آلات کے ساتھ مطلوبہ ہم آہنگی کا جائزہ لیں۔

6. ایک عملی انتخاب کی فہرست

کسی پروجیکٹ کے لیے کسی ڈیوائس کی تصدیق کرنے سے پہلے کسی سپلائر یا الیکٹریکل ڈیزائن ٹیم کے ساتھ تکنیکی بات چیت کا اہتمام کرنے کے لیے درج ذیل چیکس کا استعمال کریں۔

1. سسٹم وولٹیج کی وضاحت کریں:برائے نام اور زیادہ سے زیادہ DC وولٹیج ریکارڈ کریں، بشمول متعلقہ آپریٹنگ حالات۔
2. سرکٹ کرنٹ کا حساب لگائیں:مسلسل بوجھ، متوقع آپریٹنگ حالات، کنڈکٹر کی درجہ بندی، اور کسی بھی قابل اطلاق ڈیریٹنگ ضروریات پر غور کریں۔
3. خرابی کے حالات چیک کریں:ممکنہ شارٹ سرکٹ کرنٹ کا تعین کریں اور بریکر کی قابل اطلاق ڈی سی توڑنے کی صلاحیت کی تصدیق کریں۔
4. قطب کے انتظام کی تصدیق کریں:گراؤنڈنگ کے طریقہ کار، کنڈکٹر کی ترتیب، قطبیت، اور تنہائی کی ضروریات کا جائزہ لیں۔
5. تنصیب کے ماحول کا جائزہ لیں:انکلوژر کی جگہ، DIN ریل کی مطابقت، محیط درجہ حرارت، وینٹیلیشن، اور ٹرمینل کی رسائی کو چیک کریں۔
6. تکنیکی دستاویزات کی تصدیق کریں:قابل اطلاق ڈیٹا شیٹ، وائرنگ ڈایاگرام، سرٹیفیکیشن کی معلومات، اور تنصیب کی ہدایات کی درخواست کریں۔
7. تحفظ کی اسکیم کو مربوط کریں:سسٹم میں کیبلز، منسلک آلات اور دیگر حفاظتی آلات کے ساتھ مطابقت کی تصدیق کریں۔

انتخاب کا ایک مکمل عمل بریکر کو وسیع برقی نظام کا حصہ سمجھتا ہے۔ اگر کوئی درجہ بندی یا وائرنگ کی تفصیل واضح نہیں ہے، تو تنصیب سے پہلے مینوفیکچرر یا مستند الیکٹریکل انجینئر سے تحریری تصدیق حاصل کریں۔
