IEC 60269 415V ہائی کرنٹ فیوز صنعتی پاور ڈسٹری بیوشن سسٹم کے لیے کیا حفاظت اور کارکردگی کے فوائد فراہم کرتا ہے؟

1. IEC 60269 ہائی کرنٹ فیوز مصنوعات کا بنیادی ڈیزائن اور معیاری تعریف

IEC 60269 کم وولٹیج ہائی بریکنگ کیپسٹی فیوز کے لیے عالمی یونیفائیڈ اسٹینڈرڈ فریم ورک بناتا ہے، ریٹیڈ وولٹیج، کرنٹ لے جانے کی صلاحیت، وقت کی موجودہ خصوصیات، مکینیکل ڈھانچہ اور حفاظتی ٹیسٹ کے معیارات کے لیے سخت قوانین کی وضاحت کرتا ہے۔ صنعتی 415V تھری فیز ڈسٹری بیوشن نیٹ ورکس کے لیے، ہائی کرنٹ فیوز لنکس کو اوورلوڈ سست دھچکا اور فوری طور پر شارٹ سرکٹ کی رکاوٹ کی ضروریات کو پورا کرنا چاہیے تاکہ مہنگے بہاو والے بجلی کے آلات کی حفاظت کی جا سکے۔

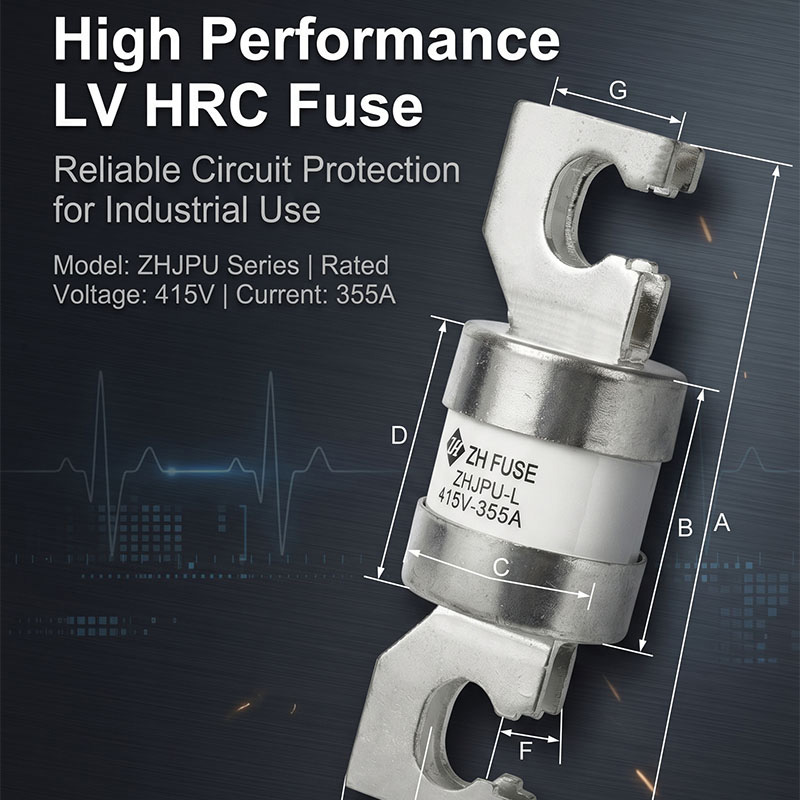

روایتی پلاسٹک شیل فیوز اعلی موجودہ صنعتی ماحول میں واضح نقائص کا سامنا کرتے ہیں، بشمول ناکافی گرمی مزاحمت، ڈھیلے رابطہ ٹرمینلز اور محدود توڑنے کی صلاحیت۔ اس پروڈکٹ کے ذریعے اپنایا جانے والا بولٹ آن سیرامک ​​ڈھانچہ ان درد کے مقامات کو مربوط ہائی ٹمپریچر ریزسٹنٹ ہاؤسنگ اور سلور پلیٹڈ کاپر کنیکٹنگ ٹرمینلز کے ذریعے حل کرتا ہے۔ بھاری صنعتی کم وولٹیج سرکٹس کے لیے ڈیزائن کردہ معیاری تحفظ کے جزو کے طور پر،IEC 60269 415V ہائی کرنٹ فیوزانجینئرنگ انٹیگریٹرز کے لیے کراس پروجیکٹ انٹرچینج ایبلٹی حاصل کرنے کے لیے جہتی رواداری اور برقی کارکردگی کے اشارے کو یکجا کرتا ہے۔

1.1 دو بنیادی فنکشنل ڈیزائن ماڈیولز

• سیرامک ​​انسولیشن ہاؤسنگ ماڈیول: ہائی ایلومینا سیرامک ​​میٹریل فالٹ رکاوٹ کے دوران آرک کی توسیع کو روکتا ہے، بہترین تھرمل استحکام کے ساتھ طویل مدتی ریٹیڈ کرنٹ لوڈ کے تحت شیل کی خرابی سے بچنے کے لیے۔
• بولٹ سے منسلک کنڈکٹیو ٹرمینل ماڈیول: سلور چڑھانا فیوز لنک اور بس بار کے درمیان رابطے کی مزاحمت کو کم کرتا ہے، مسلسل ہائی کرنٹ آپریشن کے تحت بھی کنکشن پوائنٹس پر درجہ حرارت میں اضافے کو کنٹرول کرتا ہے۔
• اندرونی فیزیبل عنصر ماڈیول: کیلیبریٹڈ میٹل میلٹ gG/gL خصوصیت کے منحنی خطوط سے مماثل ہے، اپ اسٹریم اور ڈاون اسٹریم سرکٹ پروٹیکشن ڈیوائسز کے ساتھ گریڈڈ پروٹیکشن کوآرڈینیشن حاصل کرتا ہے۔

1.2 IEC 60269 معیاری تعمیل کی قدر

وہ مصنوعات جو IEC 60269 قسم کی جانچ کو مکمل طور پر پاس کرتی ہیں انہیں بار بار حفاظتی سرٹیفیکیشن کے بغیر یورپی، جنوب مشرقی ایشیائی اور آسٹریلوی مارکیٹوں کے صنعتی منصوبوں میں تعینات کیا جا سکتا ہے۔ معیاری آپریٹنگ کرنٹ کے تحت چھپے ہوئے خطرات جیسے کہ قوس کے رساو، شیل کے کریکنگ اور قبل از وقت پگھلنے کے لیے سخت، شارٹ سرکٹ بریکنگ اور مکینیکل وائبریشن ٹیسٹ نافذ کرتا ہے۔ سرحد پار آلات کے منصوبوں کو سنبھالنے والی پروکیورمنٹ ٹیموں کے لیے، متحد معیاری تعمیل اجزاء کی اہلیت اور پروجیکٹ کی قبولیت کے عمل کو بہت آسان بناتی ہے۔

2. مکمل معیاری تکنیکی تفصیلات پیرامیٹر ٹیبل

برقی ڈیزائن اور حصولی سرکٹ میچنگ اور ماڈل کے انتخاب کو مکمل کرنے کے لیے واضح معیاری پیرامیٹرز پر انحصار کرتے ہیں۔ یہ سلسلہ 415V AC ورکنگ وولٹیج کے تحت 200A سے 400A تک ریٹیڈ کرنٹ رینج کا احاطہ کرتا ہے، جس میں پراجیکٹ ڈیزائن کے دوران بار بار پیرامیٹر کے موازنہ کے کام کے بوجھ کو کم کرنے کے لیے متحد مکینیکل اور برقی اشارے شامل ہیں۔ نیچے دی گئی جدول ZHJPU-L ماڈل لائن پر لاگو تمام بنیادی فکسڈ تصریحات کو ترتیب دیتی ہے۔

2.1 مختلف سرکٹ بوجھ کے لیے ماڈل انتخاب کی منطق

• ہلکی صنعتی تقسیم کی شاخیں (200A~280A): چھوٹے کارخانے کے معاون آلات، روشنی کی تقسیم کی الماریاں اور مستحکم یکساں بوجھ کے ساتھ کم طاقت والے کنٹرول پینلز کے لیے موزوں۔
• میڈیم موٹر کنٹرول سرکٹس (300A~360A): درمیانے سائز کی تھری فیز موٹرز، کنویئر ڈرائیو سسٹم اور سنگل ٹرانسفارمر سیکنڈری پروٹیکشن لوپس سے میل کھاتا ہے۔
• ہیوی مین آنے والے سرکٹس (380A~400A): بڑے پاور ڈسٹری بیوشن سنٹرز، جنریٹر آؤٹ پٹ ٹرمینلز اور ہیوی مشینری مین پاور سپلائی لوپس کے مین بس بار پروٹیکشن پر لاگو ہوتا ہے۔

2.2 تمام موجودہ گریڈز میں متحد مشترکہ ڈیزائن کے فوائد

اس پروڈکٹ لائن میں ہر موجودہ تصریح ایک جیسی سیرامک ​​ہاؤسنگ ڈھانچہ اور بولٹ ٹرمینل لے آؤٹ کو برقرار رکھتی ہے۔ یہ مستقل ڈیزائن دیکھ بھال کے عملے کو مختلف موجودہ درجات کے لیے خصوصی فکسچر کی تیاری سے گریز کرتے ہوئے ایک جیسے تنصیب کے آلات اور اسپیئر پارٹ مینجمنٹ کے معیارات کو استعمال کرنے کی اجازت دیتا ہے۔ یونیفائیڈ سلور چڑھایا ہوا ٹرمینل موٹائی پوری پراڈکٹ رینج میں مسلسل رابطہ مزاحمتی کارکردگی کی ضمانت دیتا ہے، طویل مدتی متوازی کیبنٹ آپریشن کے دوران ٹرمینل کے متضاد طول و عرض کی وجہ سے درجہ حرارت میں اضافے کے انحراف کو ختم کرتا ہے۔

3. سیرامک ​​ہاؤسنگ اور سلور پلیٹڈ ٹرمینل میٹریل کے فوائد

مواد کا انتخاب سخت صنعتی ماحول میں ہائی کرنٹ فیوز کی طویل مدتی سروس لائف اور آپریشنل سیفٹی کا براہ راست تعین کرتا ہے۔ کم لاگت والے پلاسٹک شیل فیوز نامیاتی پولیمر مواد کا استعمال کرتے ہیں جو مسلسل اعلی درجہ حرارت کے تحت نرم اور خراب ہوتے ہیں، جب کہ ننگے تانبے کے ٹرمینل مرطوب یا دھول والی ورکشاپوں میں تیزی سے آکسائڈائز ہوتے ہیں، رابطے کی مزاحمت کو بڑھاتے ہیں اور غیر معمولی حد سے زیادہ گرمی کی خرابیوں کو متحرک کرتے ہیں۔

سیرامک ​​شیل اور سلور چڑھایا تانبے کے ٹرمینلز کا ڈوئل میٹریل سسٹم ان پائیداری کی کمزوریوں کو بیک وقت حل کرتا ہے۔ اعلی طہارت والا صنعتی سیرامک ​​بغیر کسی خرابی کے مسلسل اعلی درجہ حرارت کا مقابلہ کرتا ہے، اور تانبے کے ٹرمینلز پر چاندی کی چڑھائی کی تہہ سالوں تک مستحکم کنڈکٹیو کارکردگی کو برقرار رکھنے کے لیے ہوا کے آکسیڈیشن کو الگ کرتی ہے۔ روزانہ 24 گھنٹے چلنے والے صنعتی پاور سسٹمز کے لیے، یہ مادی کنفیگریشن اجزاء کے باقاعدہ معائنہ اور تبدیلی کے چکروں کی تعدد کو بہت کم کر دیتی ہے۔IEC 60269 415V ہائی کرنٹ فیوزاعلی دھول، زیادہ نمی اور بار بار درجہ حرارت کے اتار چڑھاؤ کے فیکٹری ماحول کو اپنانے کے لیے اس پختہ جامع مادی حل کو اپناتا ہے۔

• سیرامک ​​ہاؤسنگ: ہائی آرک دبانے کی کارکردگی، شارٹ سرکٹ کی رکاوٹ کے دوران آرک کو باہر کی طرف پھٹنے سے روکتا ہے تاکہ سوئچ گیئر کیبینٹ کے اندر آگ کے خطرات سے بچا جا سکے۔
• سلور چڑھایا تانبے کے ٹرمینلز: کم رابطہ مزاحمت، مکمل درجہ بندی والے بوجھ کے تحت کم سے کم درجہ حرارت میں اضافہ، ساحلی یا کیمیائی پلانٹ ورکشاپس کے لیے اینٹی آکسیڈیشن اور اینٹی سنکنرن۔
• اندرونی فلنگ آرک بجھانے والا میڈیم: فالٹ کٹنگ کے دوران فوری طور پر آرک انرجی جذب کرتا ہے، ہاؤسنگ پھٹنے یا ٹکڑے کیے بغیر اعلی توڑنے کی صلاحیت کو سپورٹ کرتا ہے۔

3.1 مسلسل آپریشن میں تھرمل استحکام کی کارکردگی

ہزاروں گھنٹوں تک مکمل ریٹیڈ کرنٹ لگاتار آپریشن کے تحت، سیرامک ​​ہاؤسنگ توسیع یا کریکنگ کے بغیر جہتی استحکام کو برقرار رکھتی ہے۔ فیوزبل عنصر سے پیدا ہونے والی اندرونی حرارت سیرامک ​​دیوار کے ذریعے یکساں طور پر پھیل جاتی ہے، اور پلاسٹک کے فیوز کے خولوں پر ظاہر ہونے والے مقامی گرم مقامات سے گریز کرتی ہے۔ یہاں تک کہ ناقص قدرتی وینٹیلیشن کے ساتھ بند سوئچ گیئر کیبنٹس میں بھی، فیوز لنک کے درجہ حرارت میں مجموعی طور پر اضافہ IEC 60269 معیاری قابل اجازت حدوں کے اندر رہتا ہے، جس سے ملحقہ بسبار کی موصلیت کی عمر بڑھنے کا خطرہ زیادہ مقامی گرمی کے جمع ہونے سے ختم ہوتا ہے۔

4. gG/gL تحفظ کی خصوصیت اور غلطی کی مداخلت کی کارکردگی

gG اور gL IEC 60269 کی طرف سے بیان کردہ عالمگیر مکمل رینج کے تحفظ کی خصوصیات کی نمائندگی کرتے ہیں، جس میں دو بڑی فالٹ اقسام شامل ہیں جو صنعتی پاور سرکٹس کو خطرے میں ڈالتی ہیں: ہلکا طویل مدتی اوورلوڈ اور فوری شدید شارٹ سرکٹ۔ بہت سے کم درجے کے صنعتی فیوز صرف ایک قسم کے تحفظ کی حمایت کرتے ہیں، یا تو موٹر اسٹارٹ اپ سرج کرنٹ کے تحت بہت آسانی سے پگھل جاتے ہیں یا بڑے شارٹ سرکٹ کرنٹ کو کافی تیزی سے منقطع کرنے میں ناکام رہتے ہیں۔

4.1 اوورلوڈ سلو بلو پروٹیکشن منطق (جی ایل خصوصیت)

جب سرکٹس کو 1.3 گنا اور 5 گنا ریٹیڈ ورکنگ کرنٹ کے درمیان ہلکے اوورلوڈ کرنٹ کا سامنا کرنا پڑتا ہے، تو فیزیبل عنصر تاخیری کارروائی کے ساتھ آہستہ آہستہ پگھل جاتا ہے۔ یہ تاخیر عام موٹر سٹارٹ اپ، کپیسیٹر چارجنگ اور آلات کے عارضی کرنٹ سرجز کے دوران غلط فیوز اڑانے سے گریز کرتی ہے، جبکہ کیبل کی موصلیت کی عمر بڑھنے اور آلات کو زیادہ گرمی سے ہونے والے نقصان کو روکنے کے لیے اگر اوورلوڈ ایک مقررہ وقت تک برقرار رہتا ہے تو بجلی کاٹتا ہے۔

4.2 فوری شارٹ سرکٹ بریکنگ پروٹیکشن لاجک (جی جی کریکٹرسٹک)

ایک بار جب کیبل شارٹنگ، آلات کی اندرونی خرابی یا بس بار کے تصادم سے شدید شارٹ سرکٹ کرنٹ واقع ہوتا ہے، تو اندرونی پگھل فوری طور پر بخارات بن کر مائیکرو سیکنڈز میں کھلا سرکٹ بناتا ہے۔ سیرامک ​​شیل اور آرک بجھانے والا فلر الیکٹرک آرکس کو مؤثر طریقے سے دباتا ہے، سوئچ گیئر کے ارد گرد کے اجزاء کو آرک فلیش کو پہنچنے والے نقصان کے بغیر فالٹ سیکشن کو محفوظ طریقے سے الگ کرتا ہے۔ زیادہ توڑنے کی صلاحیت اس بات کو یقینی بناتی ہے کہ فیوز انتہائی فالٹ کرنٹ کو بغیر ساختی پھٹنے یا کنڈکٹیو مواد کے چھڑکاؤ کے بجھا سکتا ہے۔

4.3 اپ اسٹریم اور ڈاؤن اسٹریم پروٹیکشن ڈیوائسز کے ساتھ سلیکٹیو کوآرڈینیشن

• چھوٹے سرکٹ بریکرز، مولڈ کیس سرکٹ بریکرز اور کونٹیکٹرز کو ڈاؤن اسٹریم آلات پر ملاتا ہے تاکہ درجہ بند تحفظ کوآرڈینیشن بنایا جا سکے۔
• وقتی کرنٹ کریو ڈیزائن اس بات کو یقینی بناتا ہے کہ جزوی سرکٹ فالٹس کے دوران صرف فالٹ برانچ فیوز پگھلتا ہے، پوری ڈسٹری بیوشن کیبنٹ کے پورے نظام کی بجلی کی بندش سے بچتا ہے۔
• درمیانے اور بڑے صنعتی بجلی کی فراہمی کے نظام کے لیے ٹرانسفارمر اور جنریٹر پرائمری پروٹیکشن کوآرڈینیشن کی ضروریات کے ساتھ ہم آہنگ۔

5. یونیورسل انڈسٹریل ایپلیکیشن میچنگ منظرنامے۔

معیاری 415V تھری فیز پاور ڈسٹری بیوشن عالمی سطح پر تقریباً تمام فیکٹریوں، توانائی اور بھاری مشینری کی صنعتوں کا احاطہ کرتا ہے، اور ہائی کرنٹ بولٹ آن فیوز ان سسٹمز کے اندر موجود ہر بنیادی پاور پروٹیکشن لنک کے مطابق ہوتا ہے۔ کثیر صنعتی پروجیکٹ پورٹ فولیوز کا انتظام کرنے والی پروکیورمنٹ ٹیمیں ایک واحد جزو ماڈل سے فائدہ اٹھاتی ہیں جو متعدد سازوسامان کے تحفظ کے مطالبات کو پورا کرتی ہے، مختلف پروجیکٹ سائٹس پر اسپیئر پارٹس کی انوینٹری اور دیکھ بھال کی تربیت کے معیارات کو یکجا کرتی ہے۔

• صنعتی پاور ڈسٹری بیوشن پینلز اور مین سوئچ گیئر: کیبنٹ آنے والے بس بارز کے لیے بنیادی اوور کرنٹ تحفظ کے طور پر استعمال کیا جاتا ہے، شارٹ سرکٹ کی خرابیوں کو الگ کرتے ہوئے کابینہ کی وائرنگ کے پورے ڈھانچے کی حفاظت کرتا ہے۔
• موٹر کنٹرول سینٹرز: کنویئرز، کرشرز، پمپس اور پنکھوں کی تھری فیز ڈرائیونگ موٹرز کو بند روٹر اوورلوڈ یا ٹرمینل شارٹ سرکٹ کی وجہ سے ہونے والے وائنڈنگ برن آؤٹ سے بچائیں۔
• جنریٹر اور ٹرانسفارمر سے متعلق معاون سرکٹس: جنریٹر سیٹوں کے آؤٹ پٹ ٹرمینلز اور ڈسٹری بیوشن ٹرانسفارمرز کے کم وولٹیج سائیڈز پر نصب کیا جاتا ہے تاکہ فالٹ کرنٹ کو اپ اسٹریم پاور آلات تک پھیلنے سے روکا جا سکے۔
• ہیوی ڈیوٹی مشینری اور تعمیراتی سامان: بڑی کرینوں کے مین پاور ان پٹ لوپس، مکسنگ آلات اور کان کنی کی نقل و حمل کی مشینری پر لاگو ہوتا ہے جو متغیر بھاری بوجھ کے تحت کام کرتی ہے۔
• کیمیائی اور ماحولیاتی تحفظ الیکٹریکل سوئچ گیئر: سیرامک ​​موصلیت کا ڈھانچہ کیمیکل پلانٹ کے کنٹرول رومز اور گندے پانی کی صفائی کے آلات کی الماریاں کے اندر سنکنرن گیس اور نمی کے کٹاؤ کے خلاف مزاحمت کرتا ہے۔

6. تنصیب کے رہنما خطوط اور روزانہ آپریشن کی بحالی کے قواعد

درست بولٹ آن انسٹالیشن اور روٹین مینٹیننس فیوز لنکس کے سروس سائیکل کو براہ راست بڑھاتا ہے اور غلط اسمبلی یا نظر انداز معائنہ کی وجہ سے پوشیدہ حفاظتی خطرات سے بچتا ہے۔ آپریشن کے تمام اصول IEC 60269 معاون آپریشن کی وضاحتوں پر عمل کرتے ہیں، جو سائٹ پر موجود برقی دیکھ بھال کرنے والے اہلکاروں کے لیے پیچیدہ پیشہ ورانہ تربیت کے بغیر انجام دینے کے لیے موزوں ہے۔

6.1 معیاری بولٹ آن انسٹالیشن کی تفصیلات

• آکسائیڈ کی تہوں اور دھول کے ذرات کو ہٹانے کے لیے تنصیب سے پہلے بس بار کے رابطے کی تمام سطحوں کو صاف کریں جو رابطے کی مزاحمت کو بڑھاتے ہیں۔
• ڈھیلے ٹرمینلز سے بچنے کے لیے کیلیبریٹڈ ٹارک رنچ کے ساتھ بڑھتے ہوئے بولٹ کو سخت کریں جو زیادہ گرم گرم مقامات پیدا کرتے ہیں۔
• ہر فیوز لنک کے ارد گرد عمودی اور افقی تنصیب کی جگہ رکھیں تاکہ کیبنٹ وائرنگ کے ذریعے بلاک کیے بغیر قدرتی ہوا کی نقل و حرکت کی گرمی کی کھپت کو یقینی بنایا جا سکے۔
• چاندی کی چڑھائی والی ٹرمینل سطحوں کو تانبے کے بس بار کے طیاروں کے ساتھ مکمل طور پر سیدھ میں رکھیں تاکہ پوائنٹ کے رابطے اور مقامی حد سے زیادہ گرمی کے خطرات سے بچ سکیں۔

6.2 باقاعدہ معائنہ اور دیکھ بھال کے معیارات

سہ ماہی برقی کابینہ کے معائنے کے دوران، دیکھ بھال کرنے والے عملے کو فیوز ٹرمینلز (درجہ حرارت میں غیر معمولی اضافے کی علامت) پر بصری طور پر رنگت کی جانچ کرنی چاہیے۔ کوئی بھی فیوز لنک جس میں شیل کی رنگت، ٹرمینل آکسیڈیشن یا معمولی خرابی ظاہر ہوتی ہے اسے فوری طور پر تبدیل کیا جانا چاہیے یہاں تک کہ غلطی پگھلائے بغیر۔ شارٹ سرکٹ کی خرابی کی رکاوٹ کے بعد، پورے فیوز لنک کو جزوی مرمت کے بجائے مکمل تبدیلی کی ضرورت ہوتی ہے، کیونکہ اندرونی پگھلنے اور قوس بجھانے والا فلر ایک بار چالو ہونے کے بعد اصل تحفظ کی کارکردگی کھو دیتا ہے۔

سٹوریج کے انتظام کے لیے اسپیئر فیوز لنکس کو خشک، دھول سے پاک گودام کے ماحول میں رکھنے کی ضرورت ہوتی ہے تاکہ تنصیب سے پہلے سلور چڑھایا ٹرمینل آکسیڈیشن کو روکا جا سکے۔ طویل مدتی سٹاک اجزاء کو تعمیراتی مقامات پر ڈیلیوری سے پہلے بصری شکل کا معائنہ مکمل کرنا چاہیے تاکہ سطح پر خراش یا سرامک شیل کے شگاف کی خرابیوں والی مصنوعات کو فلٹر کیا جا سکے۔
