3 قطب فیوز سوئچ ڈس کنیکٹر 100A 690V DIN ریل

ZHENGRONG HR17-100 فیوز سوئچ ڈس کنیکٹر کم وولٹیج تھری فیز ڈسٹری بیوشن کے لیے ایک کمپیکٹ، پروفیشنل سوئچنگ اور پروٹیکشن ڈیوائس ہے۔ یہ ایک واحد یونٹ میں لوڈ سوئچ، الگ تھلگ سوئچ اور شارٹ سرکٹ تحفظ، اجزاء کو کم کرنے اور پینل کی وائرنگ کو آسان بنانے کے افعال کو یکجا کرتا ہے۔

3-قطب ڈیزائن سرکٹ کے تینوں مراحل کی حفاظت کرتا ہے۔ اسے 690V پر 100A کا درجہ دیا گیا ہے اور یہ GB/T 14048.3-2017 کی تعمیل کرتا ہے، جس کو معیاری نام کے مطابق فیوز-سوئچ-ڈس کنیکٹر کے طور پر نشان زد کیا گیا ہے۔

ڈیزائن اور آپریشن

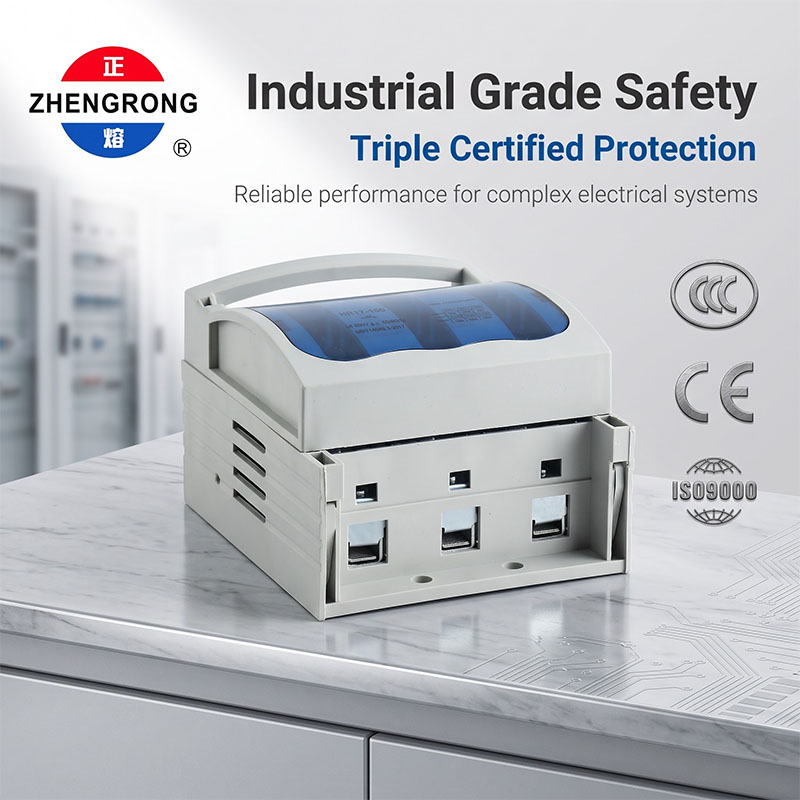

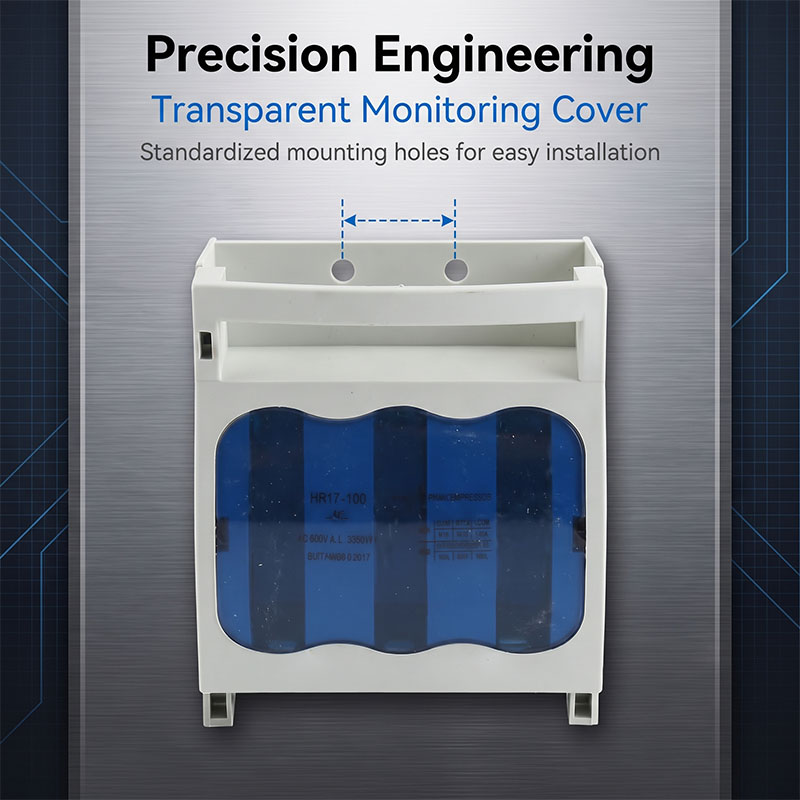

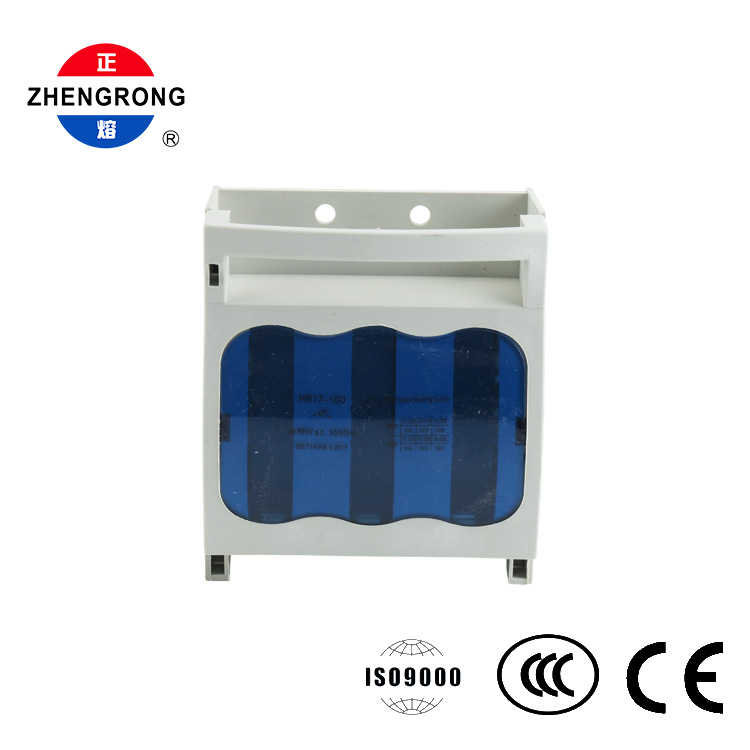

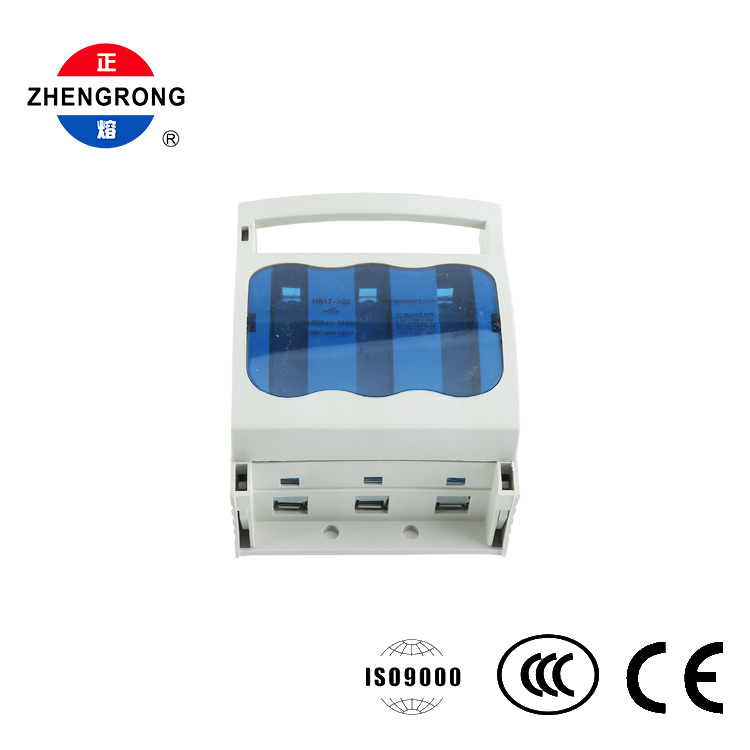

یونٹ ایک بیس اور کھلنے کے قابل اوپری کور پر مشتمل ہوتا ہے جس کے اوپر ایک مربوط افقی ہینڈل ہوتا ہے۔ ہینڈل مینوئل میک/بریک آپریشن کے لیے ایک آرام دہ گرفت فراہم کرتا ہے، جبکہ کور میں شفاف نیلی ونڈو آپریٹرز کو یونٹ کھولے بغیر فیوز کی حالت کو ایک نظر میں چیک کرنے کی اجازت دیتی ہے۔

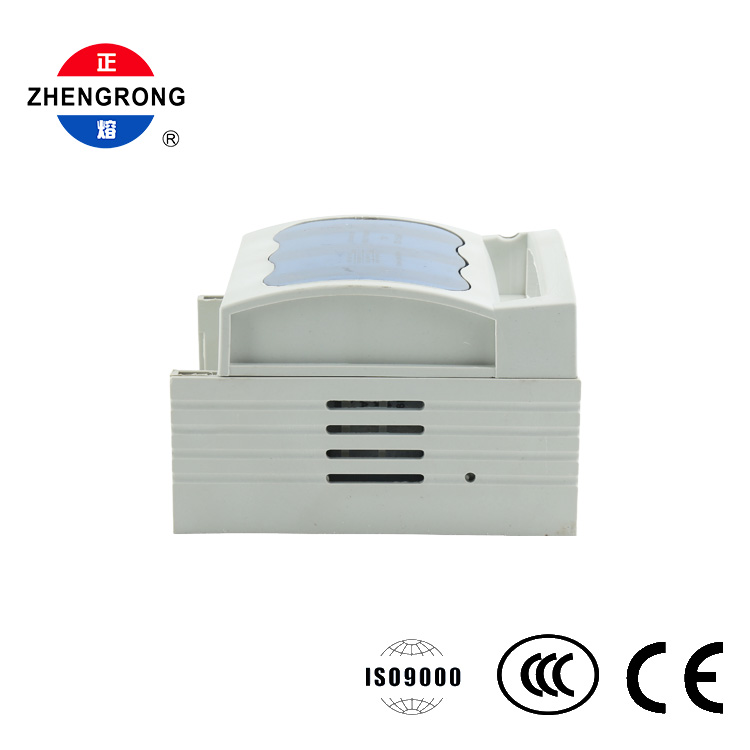

دراز طرز کا احاطہ فوری فیوز معائنہ اور تبدیلی کے لیے کھلتا ہے۔ ہاؤسنگ کو مضبوط شعلہ ریٹارڈنٹ انجینئرنگ پلاسٹک (نائیلون یا پی بی ٹی گریڈ) سے اعلی مکینیکل طاقت، موصلیت اور گرمی کی مزاحمت کے لیے مضبوط پسلیوں کے ساتھ ڈھالا گیا ہے۔

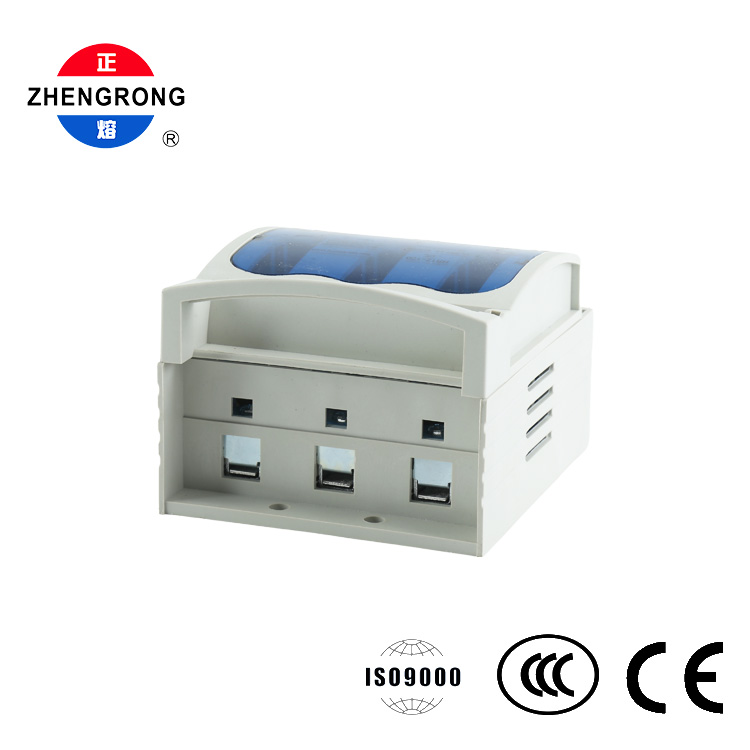

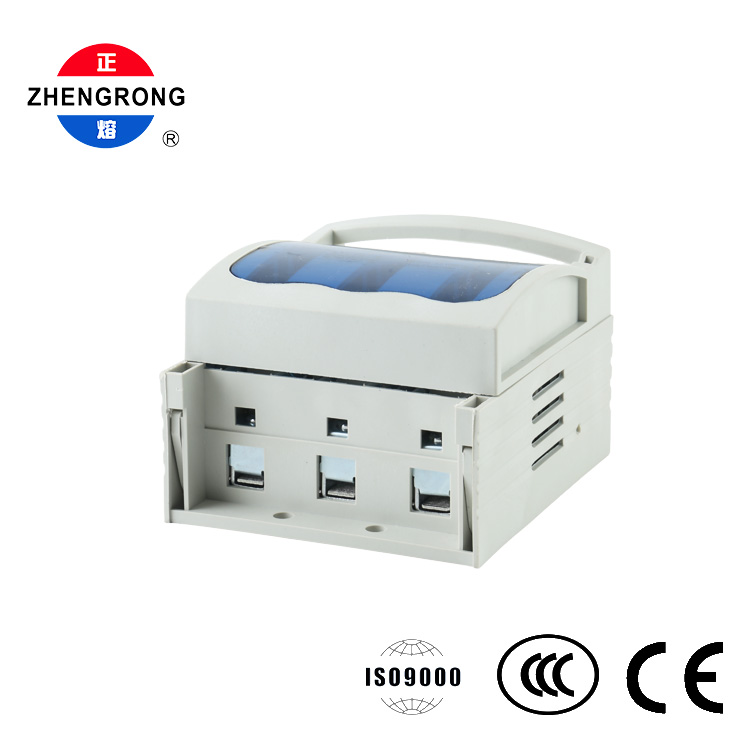

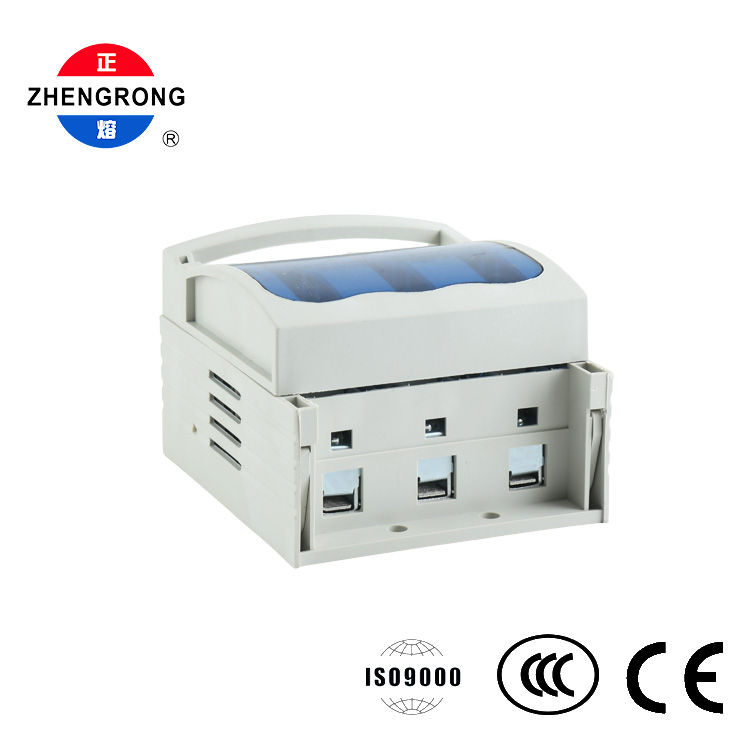

وائرنگ تین نیچے والے ٹرمینلز کے ذریعے سکرو کلیمپ کنکشن کے ساتھ کی جاتی ہے تاکہ محفوظ، دیکھ بھال کے لیے موزوں کیبل فکسنگ ہو۔ تنصیب کے لیے، بیس دو اختیارات پیش کرتا ہے: معیاری 35mm DIN ریل ماؤنٹنگ کے لیے سائیڈ کلپس، یا بیس پلیٹ پر دو سرکلر اسکرو ہولز تاکہ کیبنٹ ماؤنٹنگ پلیٹ پر براہ راست فکسنگ ہو۔ سائیڈ سلاٹ اور لیچز بھی ساتھ ساتھ بڑھنے یا معاون رابطوں کو شامل کرنے کی اجازت دیتے ہیں۔

خصوصیات

3-ان-1 فنکشن

● — ایک کمپیکٹ یونٹ میں لوڈ سوئچنگ، آئسولیشن اور شارٹ سرکٹ پروٹیکشن۔

3-قطب تین فیز تحفظ

● — تین فیز بوجھ کے لیے تمام مراحل کا بیک وقت تحفظ۔

مرئی وقفے کی تنہائی

● — کھلے ہونے پر منقطع نقطہ صاف کریں، محفوظ دیکھ بھال اور ہنگامی بندش کو یقینی بنائیں۔

شفاف نیلی کھڑکی

● — کور کھولے بغیر فیوز کی حالت ایک نظر میں نظر آتی ہے۔

دراز کی قسم کا ہینڈل

● — آرام دہ، قابل اعتماد دستی سوئچنگ کے لیے وسیع افقی گرفت۔

دوہری بڑھتے ہوئے اختیارات

● — لچکدار تنصیب کے لیے 35mm DIN ریل کلپس یا سکرو فکسنگ۔

پربلت شعلہ retardant ہاؤسنگ

● — اعلی طاقت، موصلیت اور گرمی کے خلاف مزاحمت کے لیے پسلیوں کے ساتھ نایلان/PBT انجینئرنگ پلاسٹک۔

سکرو کلیمپ ٹرمینلز کو محفوظ کریں۔

● — بحالی کی آسان رسائی کے ساتھ قابل اعتماد وائرنگ۔

قابل توسیع ڈیزائن

● — سائیڈ سلاٹ اور لیچز ساتھ ساتھ بڑھتے ہوئے اور معاون رابطوں کو سپورٹ کرتے ہیں۔

معیار کی تصدیق شدہ

● — GB/T 14048.3-2017 کے مطابق؛ ISO9000، CCC اور CE تصدیق شدہ۔

● فیکٹری پاور ڈسٹری بیوشن بکس اور کنٹرول کیبنٹ

● تجارتی عمارتوں میں مین ڈسٹری بیوشن پینلز اور برانچ سرکٹ کا تحفظ

● موٹروں اور ٹرانسفارمرز کے لیے بجلی کا کنکشن اور شارٹ سرکٹ سے تحفظ

● صنعتی پلانٹس میں کم وولٹیج کی تقسیم کا نظام

● موٹر کنٹرول کے مراکز

● مینٹیننس آئسولیشن اور ایمرجنسی سوئچنگ

● پینل بنانے والے، بجلی کے ٹھیکیدار اور پلانٹ کی دیکھ بھال کرنے والی ٹیمیں۔
